概述

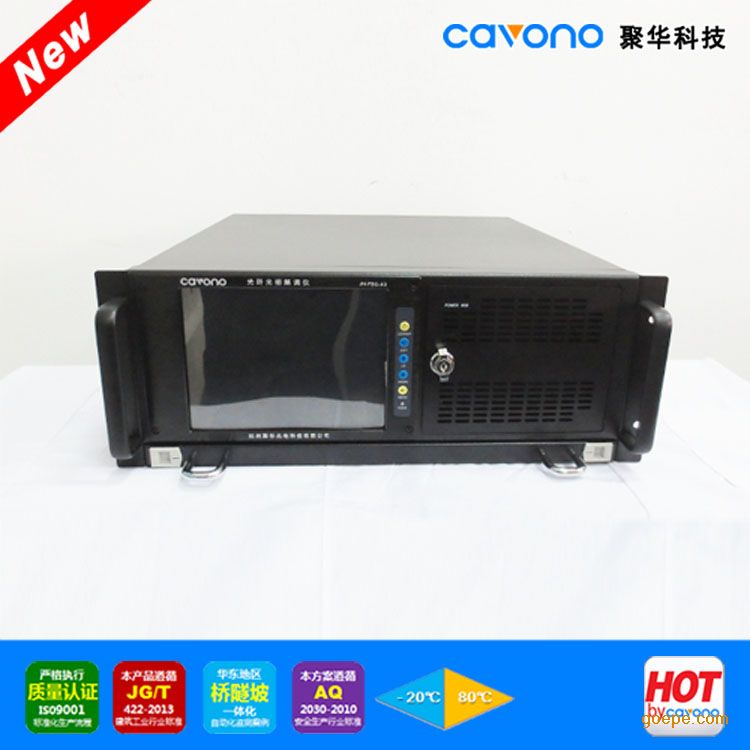

JH-FBG-A2机架式慢速光纤光栅解调仪是CAVONO研制生产的高精度采集型光纤光栅解调设备，相比较CAVONO其他光纤光栅解调仪型号，该产品采样频率10HZ，专用于监测频率要求不高，其低功耗、寿命长、精度高、稳定性好的特点，在大多土木结构静态长期自动化监测项目中尤其合适。
JH-FBG-A2采用业内先进的并行光谱同步探测技术，由光纤可调谐激光器产生波长连续变化的扫描窄带光，经多路光纤分路器阵列的输出端同步发射到各个传感通道，再由多路光纤分路器阵列的接收端将各路光纤传感通道原路反射回的光谱信号送到光电转换阵列，*后，由嵌入式多通道数据采集和处理系统对各个传感通道的光谱信号进行实时采集和运算，获取光纤光栅温度、应变、压力、加速度、位移等各种物理量。该解调仪采用的光纤可调谐激光器具有功耗低、能量密度高、寿命长、分辨率高等显著技术优势，可对工程现场光纤传输线路损耗或光分路器级连损耗导致的微弱光纤光栅传感信号进行准确检测。
应用领域
•桥梁、大坝、隧道、建筑等土木工程结构安全监测；
•高速公路动态称重；
•输变电设备在线温度监测；
•设备振动测试；
•光纤光栅信号高精度、动态解调。
产品特点
•1~ 64
通道容量平滑扩展；
•0~25Hz
同步采集；
•扫描激光器+
光谱多同步探测技术；
••0.1pm
分辨率，>50dB
的动态探测范围；
•0~100Hz
可调高速采集；
•1~32
通道容量可平滑扩展；
•兼容国内和国外厂商的同类光纤光栅传感器。
•使用灵活，适合于应变、温度、加速度等多种测量，在一根光纤上可以接入多个传感器
•外型小巧，使用灵活，适合于张力，温度和压力等多种测量；
•优秀的热稳定性及长期稳定性；
•标准以太网接口使数据通信容易，便于TCP/IP
远程控制；
•可选蓄电池为解调器供电；
•内置绝对波长参考，不需要外部波长校准；
•支持CAVANO
所有光纤光栅类型传感器，兼容国内和国外厂商的同类光纤光栅传感器；
•内置绝对波长参考，不需要外部波长校准；
•配套软件功能强大，对外接口易扩展，满足不同系统定制化开发要求。
技术参数
| 项目 |
参数值 |
| 光通道数 |
1/4/8/16/24/32/48/64 |
| 每通道*大测点数 |
50，推荐测点数：25 |
| 同步采样频率 |
25Hz（所有通道的同步采样，频率可在0~25Hz设定） |
| 波长测量范围 |
1525nm~1565nm（1510nm~1590nm可定制） |
| FBG带宽 |
≤0.3nm |
| 动态范围 |
≥40dB |
| 波长分辨率 |
0.1pm |
| 接入光栅要求 |
切趾，反射率﹥90%，带宽﹤0.25nm |
| 波长重复性 |
0.2~0.5pm |
| 波长精度 |
±1pm |
| 应变测量精度 |
±2με |
| 加速度分辨率 |
0.01%F.S. |
| 温度分辨率 |
0.01℃（典型值） |
| 应变分辨率 |
0.1με（典型值） |
| 分测温精度 |
±0.2℃（典型值） |
| 工作温度范围 |
-10℃ ~ +50℃ |
| 存储温度 |
-40℃ ~ +60℃ |
| 远程监测能力 |
50km；不考虑额外损耗 |
| 电源 |
AC220V/DC9-36V |
| 功耗 |
25W |
| 光学接口 |
FC/APC |
| 计算机接口 |
10/100M以太网 |
| 显示方式 |
5.6寸工业级液晶显示屏 |
| 软件 |
适用于Windows XP及以上的操作系统，支持光谱显示、波长测量、物理量计算等多种工作模式，支持数据、曲线等显示方式和可设定时间间隔的数据存储功能。具备设备在线自诊断功能。 |
| 二次开发接口 |
提供标准API接口方便二次开发和应用集成，可按用户要求的通讯规约提供相应的接口通信软件 |
| 外形尺寸 |
标准19英寸2U机箱482*490*90(mm) |
更多信息请访问：www.cavono.com
