概述

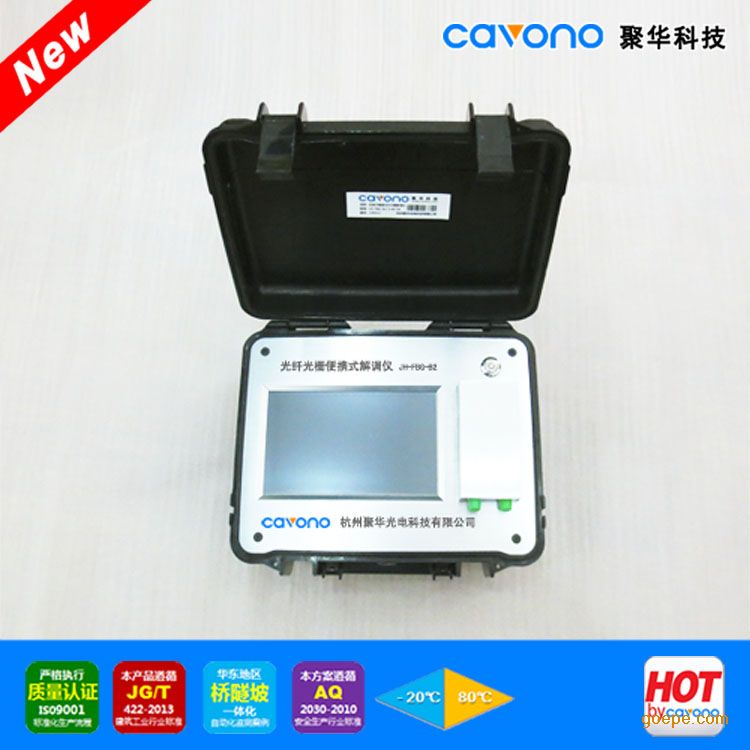

JH-FBG-B1便携式光纤光栅解调仪采用业内先进的并行光谱同步探测技术，可对工程现场光纤传输线路损耗或光分路器级连损耗导致的微弱光纤传感信号进行准确检测，适用于温度、应变、压力、位移等多种类型光纤光栅传感器的信号解调。该光纤光栅解调仪采用工业级便携式机箱设计，具有内置低功耗嵌入式处理器设计，性能稳定可靠，可兼顾野外恶劣环境长期在线监测及便携式检测两种应用场合。
应用领域
••••桥梁、大坝、隧道、建筑等土木工程结构施工期现场人工检测；
•特种设备结构安全监测；
•滑坡、泥石流等地质灾害监测；
•野外移动式测量；
•光电器件测试；
•其他各种安全监测工程技术测试。
产品特点
•••••••0~25Hz同步采集；
•扫描激光器+光谱多同步探测技术；
••0.1pm分辨率，>50dB的动态探测范围；
•1~8通道容量可平滑扩展；
•兼容国内和国外厂商的同类光纤光栅传感器。
•使用灵活，适合于应变、温度、加速度等多种测量，在一根光纤上可以接入多个传感器；
•外型小巧，使用灵活，易携带、适合于张力，温度和压力等多种测量；
•优秀的热稳定性及长期稳定性；
•操作简单、界面简洁；
•内置单板机，彩色显示；
•标准以太网接口使数据通信容易，便于TCP/IP远程控制；
•无风扇嵌入式设计，具有极高的可靠性；
•10W低功耗，抗震性好；
•内置绝对波长参考，不需要外部波长校准；
•支持CAVANO所有光纤光栅类型传感器，兼容国内和国外厂商的同类光纤光栅传感器；
•内置绝对波长参考，不需要外部波长校准；
•配套软件功能强大，对外接口易扩展，满足不同系统定制化开发要求。
技术参数
| 项目 |
参数值 |
| 光通道数 |
1/2 |
| 每通道*大测点数 |
50，推荐测点数：25 |
| 同步采样频率 |
25 Hz |
| 波长测量范围 |
1525nm~1565nm（1510nm~1590nm可定制） |
| FBG带宽 |
≤0.3nm |
| 动态范围 |
≥50dB |
| 波长分辨率 |
0.1pm |
| 接入光栅要求 |
切趾，反射率﹥90%，带宽﹤0.25nm |
| 波长重复性 |
0.2~0.5pm |
| 波长精度 |
±1pm |
| 应变测量精度 |
±2με |
| 温度分辨率 |
0.01℃（典型值） |
| 应变分辨率 |
0.1με（典型值） |
| 分测温精度 |
±0.2℃（典型值） |
| 工作温度范围 |
-10℃ ~ +50℃ |
| 存储温度 |
-40℃ ~ +60℃ |
| 远程监测能力 |
50km；不考虑额外损耗 |
| 电源 |
DC12V，正常工作电流为0.8A，*大工作电流2A |
| 功耗 |
15W |
| 光学接口 |
FC/APC |
| 计算机接口 |
10/100M以太网 |
| 显示方式 |
5.6寸工业级液晶显示屏 |
| 软件 |
适用于Windows XP及以上的操作系统，支持光谱显示、波长测量、物理量计算等多种工作模式，支持数据、曲线等显示方式和可设定时间间隔的数据存储功能。具备设备在线自诊断功能。 |
| 二次开发接口 |
提供标准API接口方便二次开发和应用集成，可按用户要求的通讯规约提供相应的接口通信软件 |
| 外形尺寸 |
274*227*115(mm) |
| 重量 |
1.74kg |
